> 제품 리스트 > 단일 출력 스위칭 전원 공급 장치 > Nes-25-48 Ce RoHS LED 드라이버 스위치 전원 공급 장치

Nes-25-48 Ce RoHS LED 드라이버 스위치 전원 공급 장치

기본 정보

모형:  MWNES-25-48

제품 설명

모델 번호 : MWNES-25-48 보증 :> 2 년 입력 전압 : 24V 시작 모드 : 자 흥분 스위칭 전원 공급 장치 전원 공급 장치 : 터미널 전원 분배 장치 변조 시스템 : PFAW 브랜드 : Omwo 사양 : 159 * 98 * 38mm HS 코드 : 8504401990 출력 유형 : 단일 출력 전력 : 1 - 50W 연결 모드 : 직렬 스위칭 전원 공급 장치 전압 조정 모드 : 주파수 변조 유형 에너지 전송 : 양방향 전송 인증 : CE, UL, RoHS, ISO, CCC, CB, CSA 상표권 : OMWO 원산지 : 절강 25W NES - 25 - 48 평균 잘 /
* 범용 AC 입력 / 전체 범위
* 보호 기능 : 단락 / 과부하 / 과전압 / 과열
* 자유 대류에 의한 냉각
* 100 % 완전 부하 번인 테스트
* 2 년 보증
1.High 효율성과 좋은 가격 2. 붙박이 EMI 필터
3.100 % 완전 부하 번인 테스트
4. 낮은 출력 리플 및 잡음
5. 보호 장치 : 과부하 / 과전압 / 단락 회로
MODEL NES-25-5 NES-25-12 NES-25-15 NES-25-24 NES-25-48





 OUTPUT
DC VOLTAGE 5V 12V 15V 24V 48V
CURRENT RANGE 0 ~ 5A 0 ~ 2.1A 0 ~ 1.7A 0 ~ 1.1A 0 ~ 0.57A
RATED CURRENT 5A 2.1A 1.7A 1.1A 0.57A
RATED POWER 25W 25.2W 25.5W 26.4W 27.36W
RIPPLE & NOISE (max.)  Note.2 80mVp-p  120mVp-p 150mVp-p 200mVp-p 240mVp-p
VOLTAGE ADJ. RANGE 4.75 ~ 5.5V 10.8 ~ 13.2V  13.5 ~ 16.5V 21.6 ~ 26.4V  43.2 ~ 52.8V
VOLTAGE TOLERANCE
NOTE.3
2.0% 1.0% 1.0% 1.0%   1.0%
LINE REGULATION 1.5% 0.5% 0.5% 0.5% 0.5%
LOAD REGULATION 1.5% 0.5% 0.5% 0.5% 0.5%
SETUP, RISE TIME NOTE.5 500ms, 30ms/230VAC   1200ms, 30ms/115VAC at full load
HOLD UP TIME (Typ.) 50ms/230VAC    10ms/115VAC at full load


INPUT
VOLTAGE RANGE 85 ~ 264VAC   120 ~ 370VDC
FREQUENCY RANGE 47 ~ 63Hz
EFFICIENCY (Typ.) 78% 83% 84% 86% 86%
AC CURRENT (Typ.) 0.55A/115VAC     0.35A/230VAC
INRUSH CURRENT (Typ.) COLD START 45A
LEAKAGE CURRENT <2mA / 240VAC

PROTECTION
OVER LOAD 110 ~ 150% rated output power
Protection type : Hiccup mode, recovers automatically after fault condition is removed
OVER VOLTAGE 5.75 ~ 6.75V 13.8 ~ 16.2V  17.25 ~ 20.25V 27.6 ~ 32.4V   55.2 ~ 64.8V
Protection type : Shut down o/p voltage, re-power on to recover


ENVIRONMENT
WORKING TEMP. -20 ~ +60oC (Refer to output load derating curve)
WORKING HUMIDITY 20 ~ 90% RH non-condensing
STORAGE TEMP., HUMIDITY -40 ~ +85oC , 10 ~ 95% RH
TEMP. COEFFICIENT 0.03%/oC (0 ~ 45oC )
VIBRATION 10 ~ 500Hz, 2G 10min./1cycle, period for  60min. each along X, Y, Z axes



SAFETY &EMC(Note 4)
SAFETY STANDARDS UL60950-1, CB(IEC60950-1) approved
WITHSTAND VOLTAGE  I/P-O/P:3KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC
ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC
EMI CONDUCTION & RADIATION Compliance to EN55022 (CISPR22) Class B
HARMONIC CURRENT Compliance to EN61000-3-2,-3
EMS
IMMUNITY
Compliance to EN61000-4-2, 3, 4, 5, 6, 8,11, ENV50204, EN55024, EN61000-6-1, light industry level, criteria A
 OTHERS MTBF 411.47Khrs min. MIL-HDBK-217F (25 )
DIMENSION 99*82*35mm (L*W*H)
PACKING  0.3Kg; 45pcs/14.5Kg/0.66CUFT
NOTE 1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25oCof ambient temperature.
2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.
3. Tolerance : includes set up tolerance, line regulation and load regulation.
4. Line regulation is measured from low line to high line at rated load.
5. Load regulation is measured from 0% to 100% rated load.
6. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meetsEMC directives.

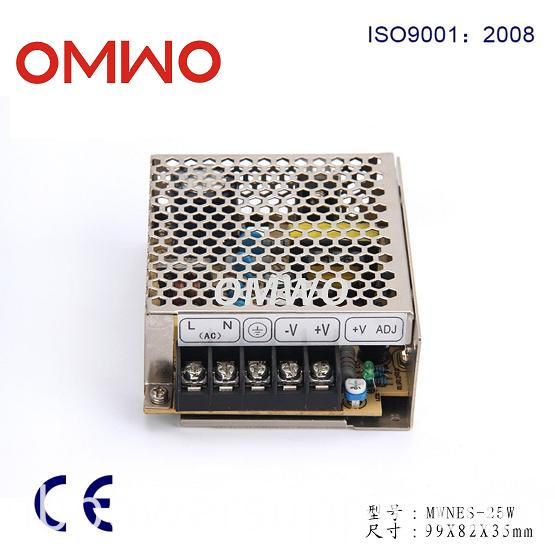

Nes-25-48 Ce RoHS LED Driver Switch Power SupplyNes-25-48 Ce RoHS LED Driver Switch Power SupplyNes-25-48 Ce RoHS LED Driver Switch Power SupplyNes-25-48 Ce RoHS LED Driver Switch Power SupplyNes-25-48 Ce RoHS LED Driver Switch Power SupplyNes-25-48 Ce RoHS LED Driver Switch Power Supply
