단일 출력 스위칭 전원 공급 장치 UL Nes-200-36

기본 정보

모형:  MWNES-25-24

제품 설명

모델 번호 : MWNES-25-24 보증 :> 2 년 입력 전압 : 15V 시작 모드 : 자 흥분 스위칭 전원 공급 장치 전원 공급 장치 : 터미널 배전 장비 변조 시스템 : PFAW 브랜드 : Omwo 사양 : 159 * 98 * 38mm HS 코드 : 8504401990 출력 유형 : 단일 출력 전력 : 1 - 50W 연결 모드 : 직렬 스위칭 전원 공급 장치 전압 조정 모드 : 주파수 변조 유형 에너지 전송 : 양방향 전송 인증 : CE, UL, RoHS, ISO, CCC, CB, CSA 상표권 : OMWO 원산지 : 절강 특징 :
· 스위치로 AC 입력 범위 선택 가능
· 보호 장치 : 단락 회로 / 과부하 / 과전압 /과 온도
· 자유 대류에 의한 냉각
· 5 초 동안 300 Vac 서지 입력을 견뎌야합니다.
· 정전류 제한 회로 내장
· 100 % 완전 부하 번인 테스트
· 전원 켜기 LED 표시기
90KHz에서 고정 스위칭 주파수
· 저가, 높은 신뢰성
· 2 년 보증

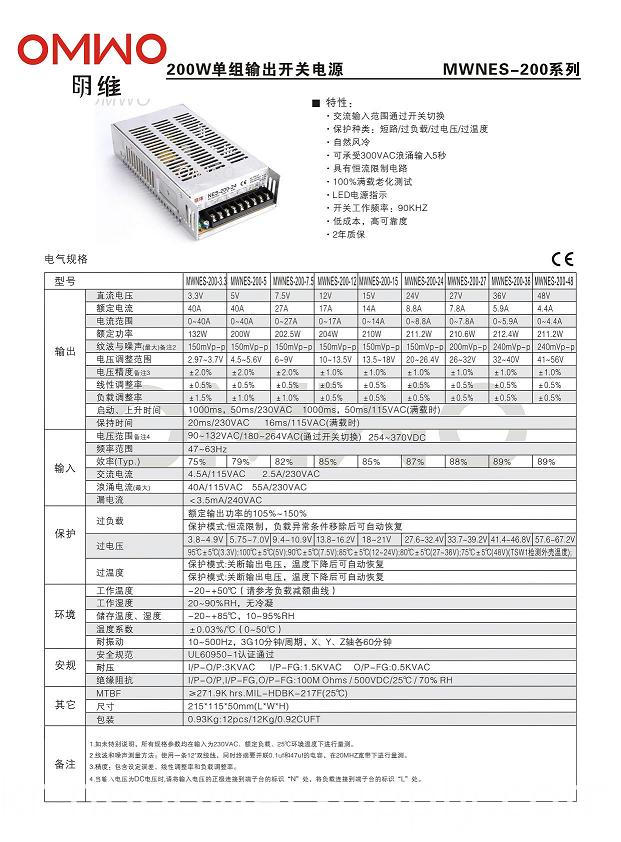

MODEL NES-200-36
OUTPUT DC VOLTAGE 36V
RATED CURRENT 5.9A
CURRENT RANGE 0~5.9A
RATED POWER 212.4W
RIPPLE & NOISE (max.) Note.2 240mVp-p
VOLTAGE ADJ. RANGE 32~ 40V
VOLTAGE TOLERANCE Note.3 ±1.0%
LINE REGULATION ±0.5%
LOAD REGULATION ±0.5%
SETUP, RISE TIME 1000ms, 50ms/230VAC 1000ms, 50ms/115VAC at full load
HOLD UP TIME (Typ.) 20ms/230VAC   16 ms /115VAC at full load
INPUT VOLTAGE RANGE   Note.4 90 ~ 132VAC/180~264VAC by switch        254~370VDC
FREQUENCY RANGE 47 ~ 63Hz
EFFICIENCY (Typ.) 89%
AC CURRENT (Typ.) 4.5A / 115VAC     2.5A / 230VAC
INRUSH CURRENT(Typ.) 40A/115VAC   55A / 230VAC
LEAKAGE CURRENT Less than 3.5mA / 240VAC
PROTECTION OVER LOAD 105 ~ 135% rated output power
Protection type: Constant current limiting, recovers
automatically after fault condition is removed
OVER VOLTAGE 41.4~ 46.8V
Protection type : Shut down o/p voltage, re-power on to recover
OVER TEMPERATURE 95°C±5°C (3.3V); 100°C±5°C(5V); 90°C±5°C(7.5V);
85°C ±5°C(12~24V);80°C ±5°C(27~36V)
75°C ±5°C(48V) (TSW1) Detect on case
Protection type : Shut down o/p voltage, recovers
automatically after temperature goes down
ENVIRONMENT WORKING TEMP. -20 ~ +50°C (Refer to output load derating curve)
WORKING HUMIDITY 20 ~ 90% RH non-condensing
STORAGE TEMP., HUMIDITY -20 ~ +85°C , 10 ~ 95% RH
TEMP. COEFFICIENT ±0.03%/°C (0~50°C)
VIBRATION 10 ~ 500Hz, 3G 10min./1cycle, 60min. each along X, Y, Z axes
SAFETY & EMC SAFETY STANDARDS UL60950-1 approved
WITHSTAND VOLTAGE I/P-O/P:3KVAC   I/P-FG:1.5KVAC     O/P-FG:0.5KVAC
ISOLATION RESISTANCE I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25°C/ 70% RH
OTHERS MTBF 271.9K hrs min. MIL-HDBK-217F (25°C )
DIMENSION 215*115*50mm (L*W*H)
PACKING 0.93Kg; 12pcs/12Kg/0.92CUFT
NOTE 1. All parameters NOT specially mentioned are measured at 230VAC input, rated
load and 25°C of ambient temperature.
2. Ripple & noise are measured at 20MHz of bandwidth by using a 12" twisted
pair-wire terminated with a 0.1uf & 47uf parallel capacitor.
3. Tolerance: includes set up tolerance, line regulation and load regulation.
4. Please contact positive pole of input voltage with mark "L" of terminal block,
connect negative pole of input voltage with mark "N" of terminal block, using DC voltage for input voltage.

Single Output Switching Power Supply UL Nes-200-36Single Output Switching Power Supply UL Nes-200-36Single Output Switching Power Supply UL Nes-200-36Single Output Switching Power Supply UL Nes-200-36Single Output Switching Power Supply UL Nes-200-36Single Output Switching Power Supply UL Nes-200-36
